Rele fotoelétrico Ex -REP

Você esta aqui: www.proluz.com.br >Rele fotoelétrico Ex -REP

Rele fotoelétrico Ex -REP

Escolha o Produto


 Código   Referência   Área de aplicação   Acabamento   Grau de Proteção   Valor
   EX-REP Zonas 1 e 2 - 21 e 22 Pintura pó poliéster cinza munsell N6.5 IP66 - NBR IEC 60529   - Adicionar ao Orçamento


Descrição:

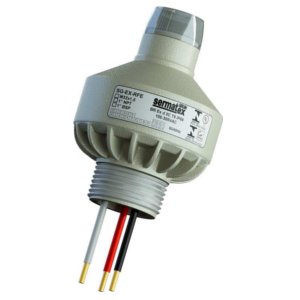

RELÉ FOTOELÉTRICO EX - REP





O RELÉ FOTOELÉTRICO EX-REP POSSUI CERTIFICAÇÃO PARA TRABALHAR EM ZONAS 1, 2, 21 e 22.





CARACTERÍSTICAS

  • Invólucro Termoplástico
  • Grau de Proteção IP66W
  • Temperatura: -40°C até +70ºC
  • Instalação: Rosca M32 (15MM) , 1’’NPT (17mm) ou 1’’BSP (ou através de adaptadores ¾’’NPT, ¾’’BSP, M25 ou M22)
  • Com cabo injetado de 5m
  • alimentação100 a 260Vca
  • Marcação Ex:
    • Gás: Ex db IIC T6 Gb
    • Poeira: Ex tb IIIC T 85°C Db
    •

DIAGRAMA DE LIGAÇÃO:

APLICAÇÃO:

·         Indicado para controle de iluminação, nas instalações em áreas onde haja risco de explosão, nas indústria: químicas, petroquímicas, de tintas e vernizes, farmacêuticas,  alimentícias, depósitos de produtos inflamáveis, etc.

·         ATENÇÃO: Recomendamos utilizar a graxa protetora  GExVO nas roscas.



INSTALAÇÃO:

·         Para realizar a instalação de forma adequada, o Relé Fotoelétrico não pode ser utilizado individualmente, devendo ser instalado em associação com um equipamento com  tipo de proteção adequado, utilizando procedimentos que assegure o seu grau de proteção.

·         Os equipamentos onde RFE é instalado freqüentemente são os de proteção "Ex e" e "Ex d".



PARA REALIZAR A INSTALAÇÃO ADEQUADAMENTE, SIGA OS PASSOS ABAIXO:

1.    Conecte o Relé Fotoelétrico no furo roscado do equipamento onde será instalado, de forma a garantir o seu grau de proteção (no caso de equipamento Ex d, encaixar no mínimo 5 filetes de rosca).

2.    Faça a ligação dos cabos do RFE no interior do equipamento de modo a deixá-los bem isolados (para instalação em equipamentos "Ex e", utilize bornes com o mesmo tipo de proteção para a conexão dos cabos).

3.    Após realizadas as ligações conforme passos anteriores, o Relé Fotoelétrico poderá ser utilizado com segurança e seu grau de proteção estará assegurado.



CARACTERISTICA ELÉTRICAS:

·         Tensão de alimentação: 105 a 305 VCA 50/60 Hz.

·         Nível de operação liga com 10 lux e desliga com 15 lux, outros níveis de operação a consultar.

·         Capacidade de comutação de carga: 1000 W para cargas resistivas (cos) e 1800 VA para cargas indutivas/capacitivas (cos Ø ≠).

·         Consumo próprio de energia elétrica: <1W.

·         Proteção contra surtos na rede de alimentação por meio de varistor de alta potencia (MOV-METAL OXYDE VARISTOR).

·         Acionamento quando a diferença de potencia é igual a zero sobre os contatos de comutação.

·         Alta sensibilidade no reconhecimento dos níveis de luz, permitindo o uso da iluminação artificial apenas no período necessário.

·         Possui retardo de 2 a 5 segundos para evitar interferência de luzes transitórias.

·         Componentes em SMD (Surface Mountaded Device) promovendo maior confiabilidade.

·         Potência máxima: 1kW ou 1,8 kVA

·         Temperatura de trabalho: -5 a 70oC

·         Fornecido completo com cabos para ligação elétrica.



ACABAMENTO:

·         Invólucro "Ex d" leve e compacto, pintura epóxi eletrostática na cor cinza Munsel N6,5, permitindo maior vida útil em ambientes com atmosfera agressiva.



NORMAS APLICÁVEIS (Equips Elétr.Atmosferas Explosivas):

·         NBR IEC 60079-0:   Requisitos Gerais.

·         NBR IEC 60079-1:   Invólucros à prova de explosão "Ex d".

·         NBR IEC 60079-7:   Proteção Equipamentos por Segurança Aumentada.

·         NBR IEC 60079-14: Projeto, seleção e montagem de instalações elétricas.

·         CERTIFICADO DE CONFORMIDADE:

·         CEPEL-EX-099/2003X

·         UL: 04/UL-BRAE-0004X
